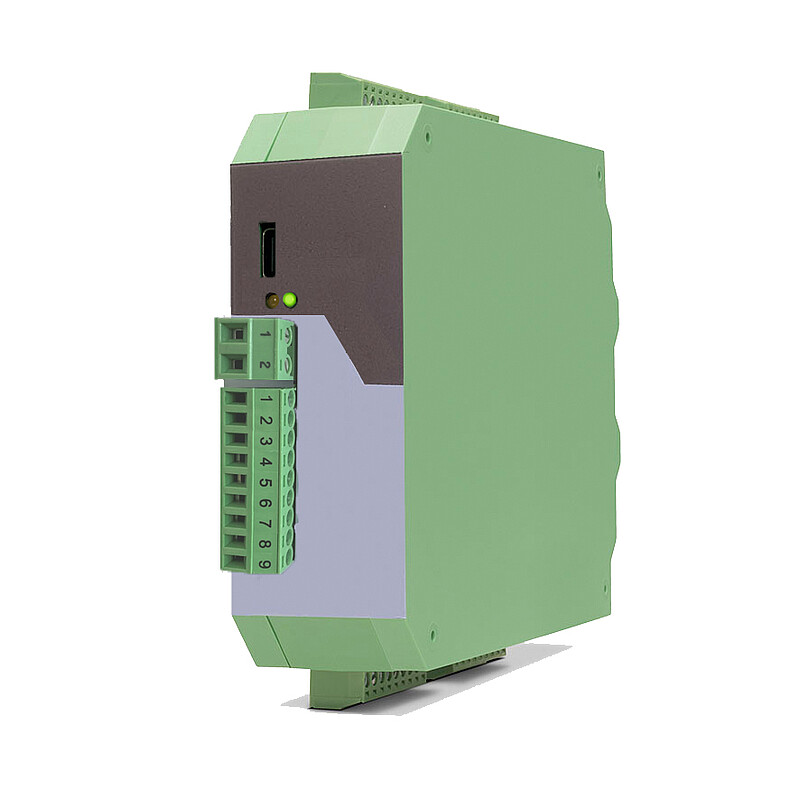

DZ220: Multifunktionswächter mit 4 Steuerausgängen und Analogausgang

Das DZ220 ist der funktionskompatible und leistungsfähigere Nachfolger unserer bewährten DZ260 Serie.

Das Multi-Funktionsgerät DZ220 ist eine leistungsstarke Lösung zur Ansteuerung und Auswertung von Inkremental- und Absolutwertgebern sowie Wegaufnehmern mit Start-Stop-Schnittstelle.

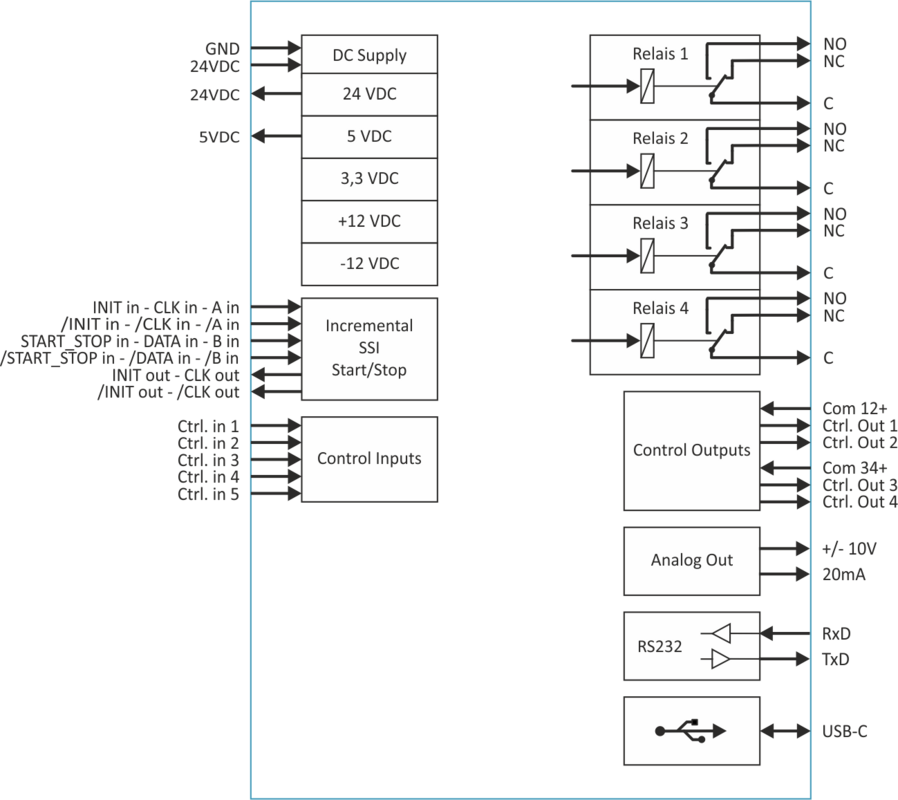

Wahlweise ist das Gerät auch als DZ220/RL mit zusätzlich 4 Relaisausgängen erhältlich.

Inkrementalgeber: Unterstützt Frequenz- und Positionswandler (Impulszähler) mit universellen Eingängen (HTL/TTL/RS422) und Eingangsfrequenzen bis zu 1 MHz.
SSI Absolutwertgeber: Funktioniert als Master oder Slave mit Taktfrequenzen bis zu 2 MHz und unterstützt SSI-Formate von 10 bis 32 Bit.
Wegaufnehmer: Ermöglicht präzise Messungen in Master- oder Slave-Betrieb.

Technische Daten
Dokumentation/Zertifikate

Impulseingang im Format A, B, 90° [HTL] oder
A, /A, B, /B [RS422], auch 1-spurig möglich
Eingangsfrequenz bis 1 MHz
SSI-Ein-/Ausgang im Format CLOCK+, CLOCK-, DATA+, DATA- [RS422], 32 Bit
SSI Taktfrequenz von 100 kHz ... 2 MHz
Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren
4 Steuerausgänge
16 Bit Analogausgang (± 10 V bzw. 0/4 ... 20 mA)
Spannungsversorgung 18 ... 30 VDC
Hilfsspannungsausgang +5 V zur Versorgung von TTL-Gebern
Kompaktgehäuse zur Montage auf 35 mm Hutschiene
(nach EN 60715)
Einfache Parametrierung über Bedieneroberfläche OS (Freeware)
