IP251: Signalwandler SSI, Absolut / RS232 >>> Parallel
Das IP251 wurde zum 31.12.2021 abgekündigt. Für Neuprojektierungen empfehlen wir das kompatible IP210. Weitere Details zum IP210.

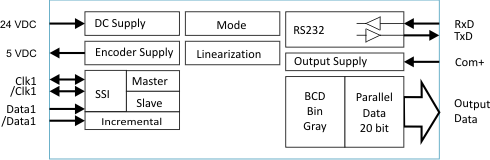

Der IP251 ist ein kleiner und kostengünstiger, aber extrem leistungsstarker Wandler für industrielle Maschinenanforderungen, bei denen eine im absoluten SSI-Format vorliegende Sensor- oder Encoder-Information in ein paralleles Binär-, Graycode- oder BCD-Format konvertiert werden soll. Ebenso ist es möglich, serielle RS232-Daten in eines der oben genannten Parallel-Formate umzuwandeln.
Das Gerät ist in einem Kompaktgehäuse für Hutschienen-Montage untergebracht und verfügt über 12 Schraubklemmanschlüsse und eine 25-polige sowie eine 9-polige SUB-D-Buchse.
- SSI-Eingang im Format DATA+, DATA-, CLOCK+, CLOCK-
bis zu 25 Bit - Taktfrequenz bis 1 MHz
- Steuereingang (Hold) für PNP Signale
[10 ... 30 VDC] - 25 Bit Parallel-Ausgang Push-Pull im Format BCD, Binär oder Gray-Code
- Spannungsversorgung 18 ... 30 VDC
- Kompaktgehäuse zur Montage auf 35 mm Hutschiene
(nach EN 60715) - Serielle RS232-Schnittstelle
EG-Konformitätserklärung
Dateityp: pdf, Dateigröße: 167 KB
Dateityp: pdf, Dateigröße: 627 KB
Datenblatt IP251
Dateityp: pdf, Dateigröße: 146 KB
