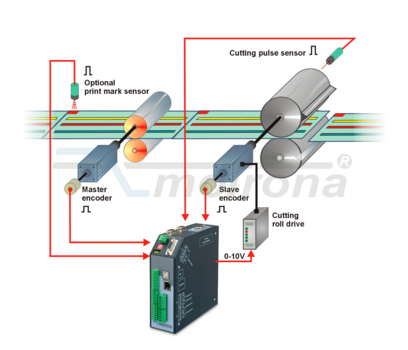

Contrôleurs pour systèmes de découpe rotative traversale et d’autres usinages rotatifs

Equipé du firmware CT803, le contrôleur de mouvement universel MC800 dispose d'un contrôleur d'entraînement tandem intégré et de possibilités souples d'adaptation à différents systèmes de capteurs et d'architectures de bus de terrain. Il convient parfaitement aux  opérations nécessitant des mouvements rotatifs.

Le contrôleur pour l'« usinage volant »

Le firmware CT703 et le contrôleur MC700 offrent, pour les cisailles rotatives transversales et d'autres applications rotatives, une dynamique élevée, des coupes précises et des cycles de régulation courts. Applications typiques : opérations intermittentes comme la coupe, le poinçonnage, l'impression, le scellage, l'application, l'étiquetage, etc.

Pour machines d’usinage rotatives

Commande simple pour cylindres rotatifs d'impression, de découpe et de scellage. Cycles de régulation de position courts, même lors des changements de vitesse.



  • 2 entrées impulsions au format A, B, 90° [HTL] ou A, /A, B, /B [RS422]
  • 4 entrées de commande pour signaux PNP / NPN / Namur [10 ... 30 VDC]
  • Fréquence d'entrée jusqu'à 300 kHz
  • 4 sorties rapides transistor, Push-Pull, résistantes aux courts-circuits,
    [5 ... 30 VDC]
  • Sortie analogique 14 bits avec facteur d'échelle, ±10 V ou 0/4 ... 20 mA
Contrôleurs pour systèmes de découpe rotative traversale

Exécution identique au CT340, mais en plus avec 4 relais de sortie et définition de la longueur de coupe par commutateur BCD directement en face avant.

Contrôleur avec 4 relais de sortie et sélecteur de présélection en face avant
